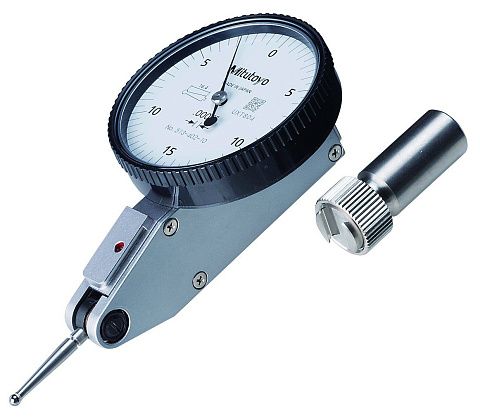

Головка измерительная рычажная Mitutoyo предназначена для точных относительных измерений линейных размеров, а также отклонений от заданной геометрической формы и может быть использована в универсальных стойках типов CI и СII или в измерительных приспособлениях с присоединительным диаметром 28мм.
Специальная ленточная пружина, завитая от середины в разные стороны, закреплена на угольнике и консольной пружине. К середине пружины приклеена стрелка, которая поворачивается при растяжении пружины. Измерительный стержень подвешен на мембранах и связан с угольником. Перемещение измерительного стержня вызывает поворот угольника вокруг точки а, что в свою очередь изменяет растяжение пружины. Угол поворота стрелки пропорционален величине растяжения пружины.
Головки оснащены механизмом для точной установки на размер в пределах шести делений шкалы. Измерительные наконечники головок оснащены корундом. Головки укомплектованы измерительным наконечником со сферической измерительной поверхностью и арретиром. По требованию заказчика поставляются измерительные наконечники с плоской и ленточной измерительными поверхностями.
